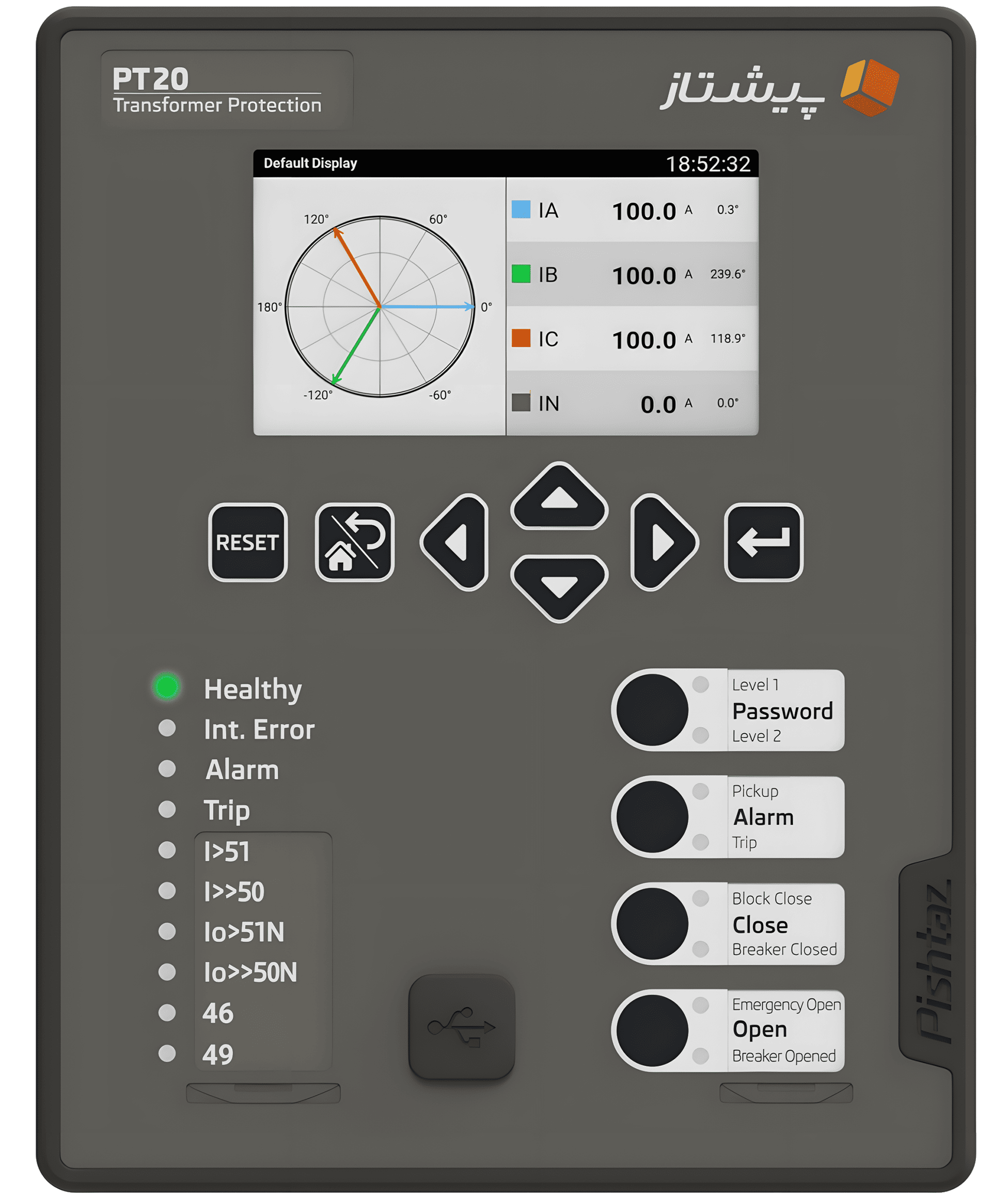

رله حفاظت جریانی PT20

رله کنترل جریان رله‌ای است که وظیفه آن پایش دائمی جریان و نگه داشتن آن در محدوده تعریف‌ شده توسط کاربر است. در واقع، رله کنترل جریان علاوه بر محافظت در برابر اضافه‌جریان، اگر جریان از حدی کمتر باشد نیز عمل خواهد کرد و مدار را قطع می‌کند. زمان قطع به تنظیماتی بستگی دارد که توسط کاربر تعریف می‌شود. رله کنترل جریان یک رله نظارت بر جریان اغلب الکترونیکی است که شبکه‌های تک‌‌‌فاز (DC یا AC) یا سه‌فاز را برای اضافه‌جریان و کمبود جریان، در محدوده خاص نگه می‌دارد و به نوعی کنترل می‌کند.

جدول ANSI Code مشخصات رله حفاظت جریانی PT20

بررسی تخصصی رله جریانی PT20

رله پیشتاز PT20 یک رله جریانی از نوع Transformer می باشد.

در جدول زیر لیست کامل ANSI code های این رله آورده شده است:

  • PT20
  • 4
  • 3
  • 4
  • 3
  • 2
  • 2
  • 2
  • 1
  • 4
  • ANSI CODE
  • 50/51
  • 50N/51N
  • 50G/51G
  • 50BF
  • 46
  • 49/49M
  • 38/49T
  • 86
  • 74TCS
  • 46BC
  • CB monitorin
  • CLP
  • 68 Inrush
  • 68
  • CT supervision
  • Description
  • Phase overcurrent
  • Earth fault
  • Sensitive earth fault
  • Breaker failure
  • Negative sequence
  • Termal overload
  • Temperature monitoring (8 or 16 RTDs)
  • Latching
  • Trip circuit supervision
  • Broken conductor
  • CB monitoring
  • Cold load pickup
  • Inrush blocking
  • Logic discrimination
  • CT supervision
  • Logic design(Configuration)
  • Breaker control
  • Setting groups (1)

Phase overcurrent

50/51

4

Earth fault

50N/51N

3

Sensitive earth fault

50G/51G

4

Breaker failure

50BF

3

Negative sequence

46

2

Termal overload

49/49M

2

Temperature monitoring (8 or 16 RTDs)

38/49T

Latching

86

Trip circuit supervision

74TCS

Broken conductor

46BC

2

CB monitoring

CB monitorin

Cold load pickup

CLP

2

Inrush blocking

68 Inrush

1

Logic discrimination

68

CT supervision

CT supervision

Logic design (configuration)

Breaker control

Setting groups (1)

4

standard
according to parameter setting and RTD module options
دریافت user manual
not all protection functions have 4 setting groups. See details in the manual(1)

مشخصات رله جریانی PT20:

این رله با هدف حفاظت جریانی ترانس‌های قدرت با سطح ولتاژ متوسط و در رده توان‌های میانی طراحی و تولید شده است.

  • مدل رله
  • اپلیکیشن
  • نوع حفاظت
  • IP
  • ولتاژ تغذیه
  • تعداد DI/DO استاندارد
  • تعداد DI/DO قابل ارتقا
  • ابعاد cutout
  • جنس بدنه
  • نوع صفحه نمایش
  • سایز صفحه نمایش
  • نوع کانکتور ارتباطی
  • نرم افزار ارتباطی
  • جایگزین کدام رله؟
  • Pishtaz PT20
  • Transformer
  • جریان
  • 54
  • 48-240V AC/DC
  • 8/6
  • 8/6
  • 162mm * 202mm
  • فلز ضد زنگ
  • TFT Display 600*800
  • 4.3″
  • USB-B
  • Pishtaz Pro
  • Sepam T20
    مدل رله:Pishtaz PT20
    اپلیکیشن:Transformer
    نوع حفاظت:جریان
    IP:54
    ولتاژ تغذیه:48-240V AC/DC
    تعداد DI/DO استاندارد:8/6
    تعداد DI/DO قابل ارتقا:8/6
    ابعاد cutout:162mm * 202mm
    جنس بدنه:فلز ضد زنگ
    نوع صفحه نمایش:TFT Display 600*800
    سایز صفحه نمایش: 4.3″
    نوع کانکتور ارتباطی:USB-B
    نرم افزار ارتباطی:Pishtaz Pro
    جایگزین کدام رله؟Sepam T20
