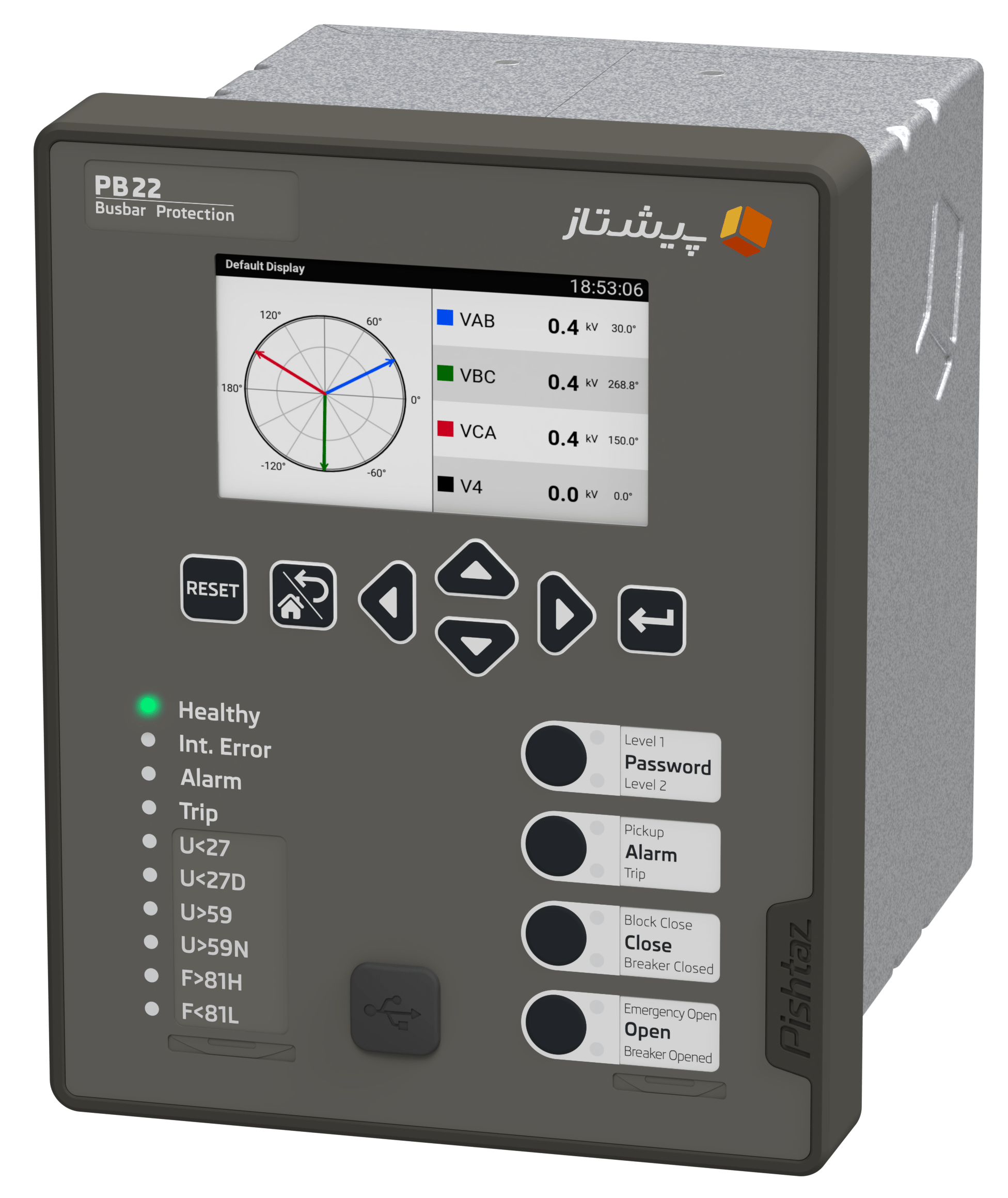

رله حفاظت ولتاژی PB22

رله حفاظتی ولتاژی در زمان افزایش ولتاژ، به منظور جلوگیری از بروز آسیب در تجهیزات برقی، مدارهایی که به ولتاژ حساس می‌باشند را قطع می‌کند. کاربرد این قطعه اغلب در ترانس‌ها و ژنراتورها بوده و از این قطعه معمولا در انواع صنایع تولیدی و ساخت و ساز بهره‌مند می‌شوند. هرچه سیستم قدرت در مدت زمان اندک بتواند میزان آسیب و ضرر به سیستم برق را کاهش دهد، از مزایای بسیاری برخوردار خواهد بود. هم چنین سیستم‌های قدرتی در صنایع مختلف نظیر خطوط توزیع، نیروگاه‌ها و زیرساخت‌های انتقال از رله‌های حفاظتی ولتاژی بهره‌مند می‌شوند.

جدول ANSI Code مشخصات رله حفاظت ولتاژی PB22

بررسی تخصصی رله ولتاژی PB22

رله پیشتاز PB22 یک رله ولتاژی از نوع Busbar می باشد.

در جدول زیر لیست کامل ANSI code های این رله آورده شده است:

  • PB22
  • 4
  • 3
  • 1
  • 4
  • 3
  • 3
  • 4
  • 5
  • 4
  • 4
  • ANSI CODE
  • 27
  • 27D
  • 27R
  • 59
  • 59N
  • 47
  • 81O
  • 81L
  • 81R
  • 25
  • 86
  • 74TCS
  • 68
  • VTFF
  • Description
  • Undervoltage
  • Positive sequence undervoltage
  • Remanent undervoltage
  • Overvoltage
  • Neutral voltage displacement
  • Zero sequence overvoltage
  • Overfrequency
  • Underfrequency
  • Rate of change of frequency (ROCOF)
  • Synchro-check
  • Latching
  • Trip circuit supervision
  • Logic discrimination
  • VT supervision
  • Logic design (configuration)
  • Breaker control
  • Setting groups (1)

Undervoltage

27

4

Positive sequence undervoltage

27D

3

Remanent undervoltage

27R

1

Overvoltage

59

4

Zero voltage displacement

59N

3

Negative sequence overvoltage

47

3

Overfrequency

81O

4

Underfrequency

81L

5

Rate of change of frequency (ROCOF)

81R

4

Synchro-check

25

Latching

86

Trip circuit supervision

74TCS

Logic discrimination

68

VT supervision

VTFF

Logic design (configuration)

Breaker control

Setting groups (1)

4

standard
دریافت user manual
not all protection functions have 4 setting groups. See details in the manual(1)

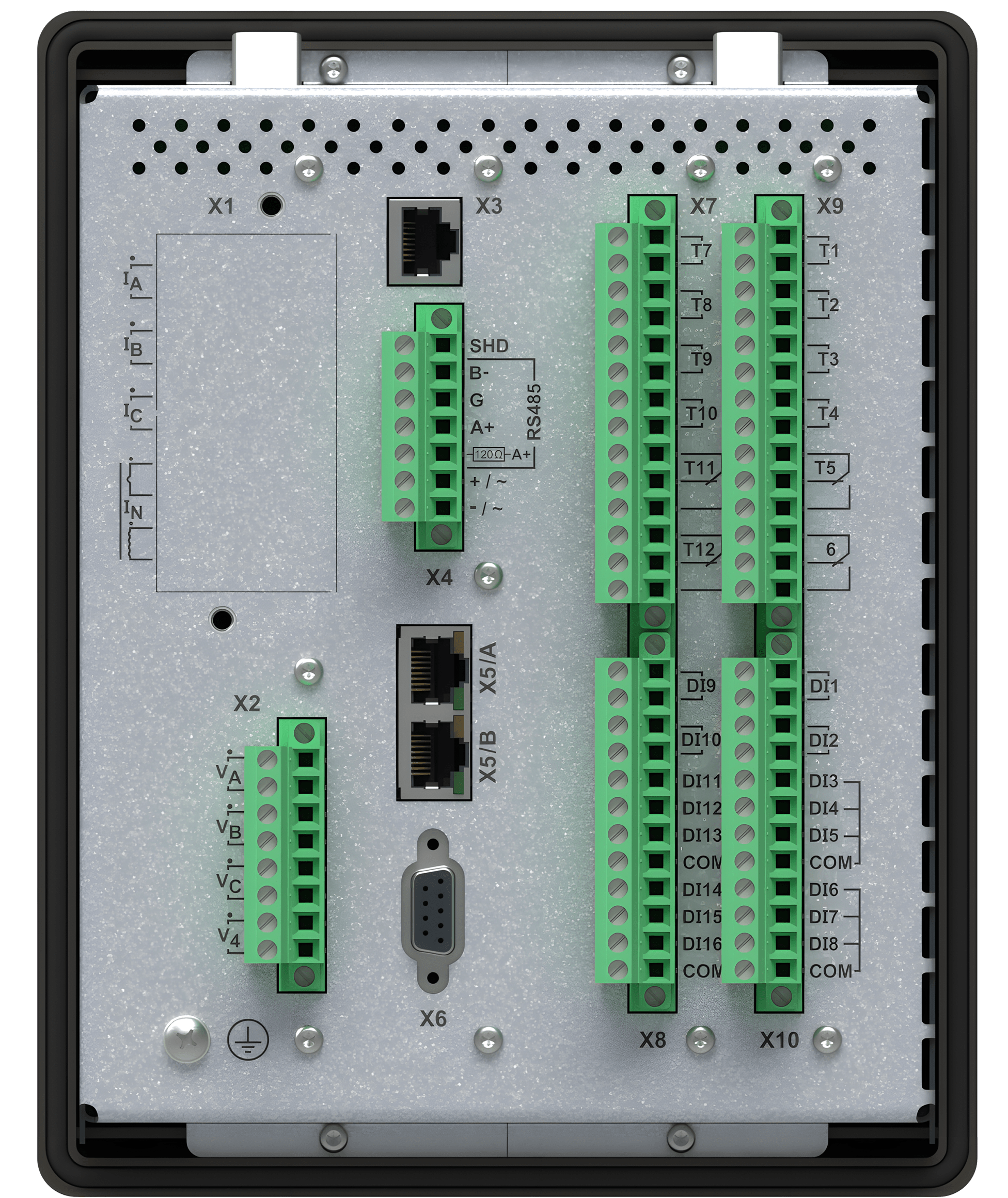

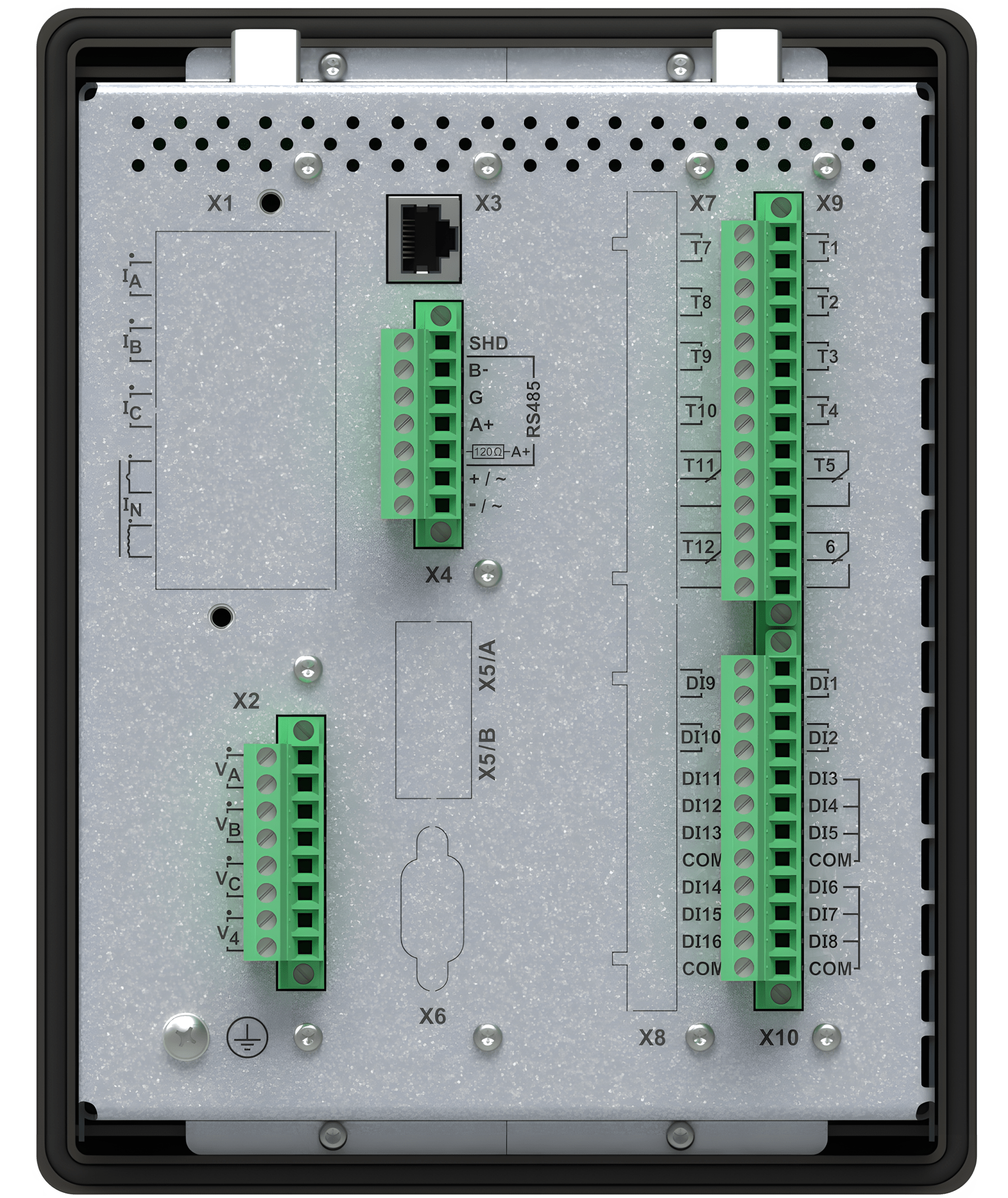

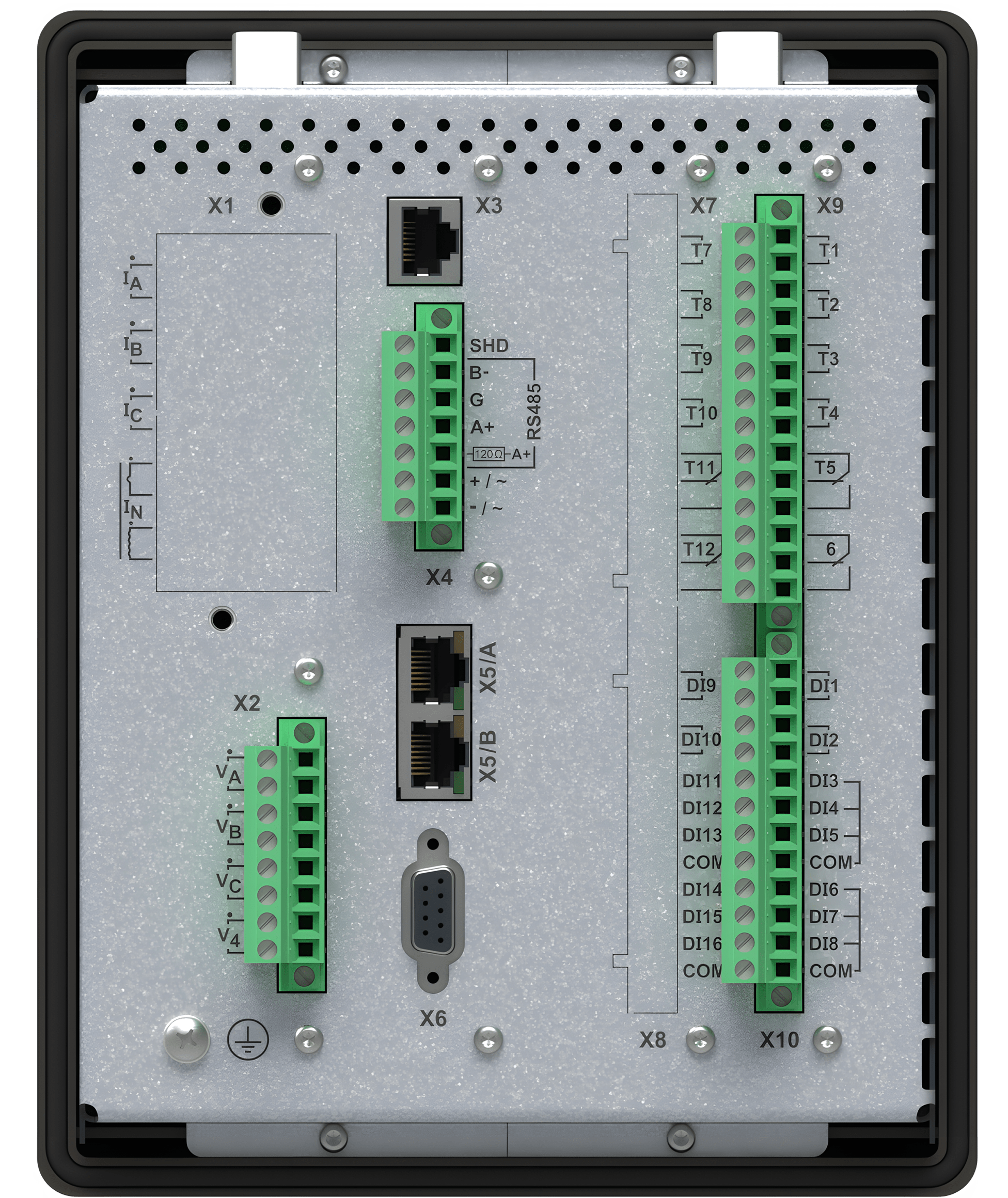

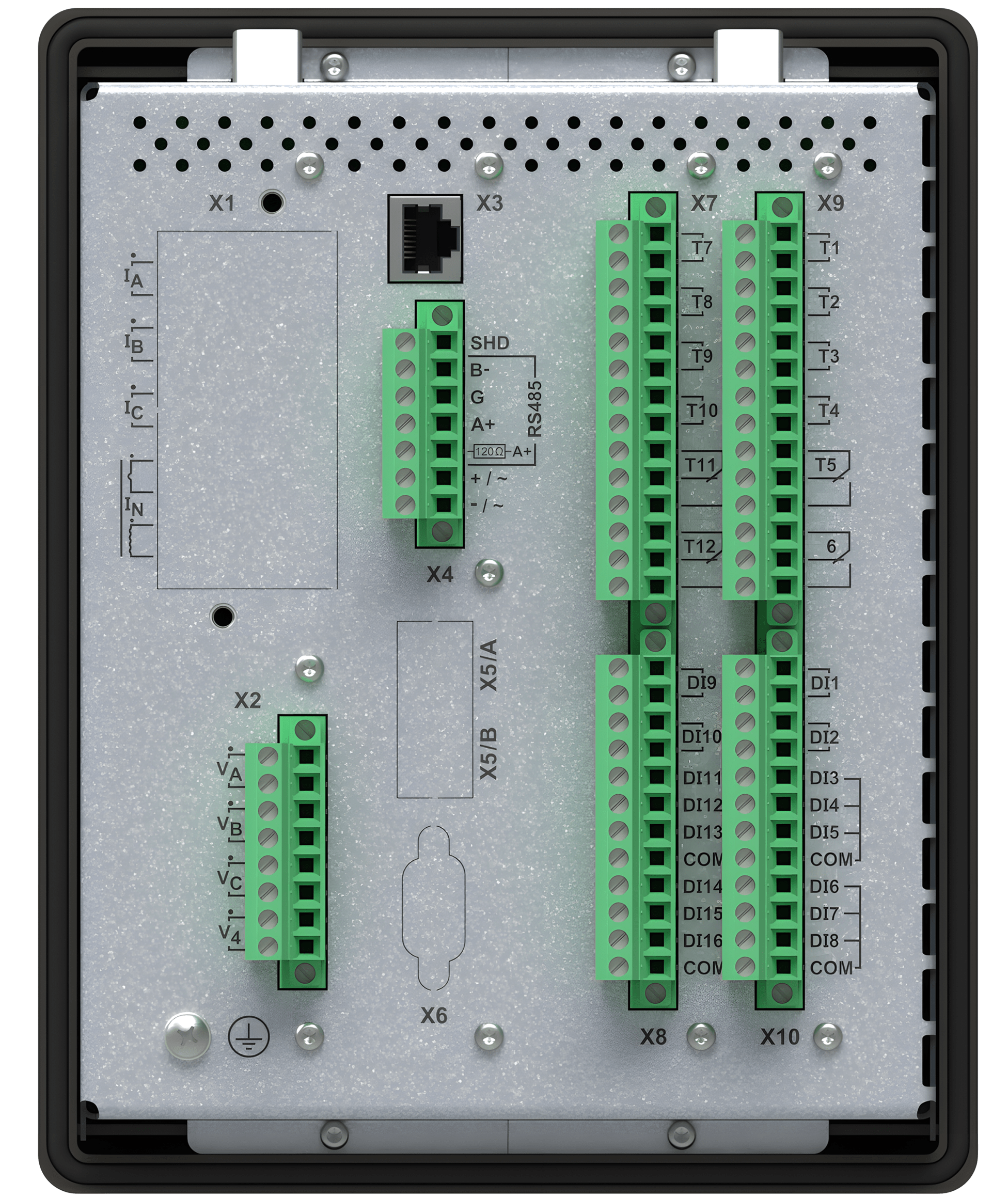

مشخصات رله ولتاژی PB22:

این رله با هدف حفاظت ولتاژی ترانس‌های قدرت با سطح ولتاژ متوسط و در رده توان‌های میانی طراحی و تولید شده است.

  • مدل رله
  • اپلیکیشن
  • نوع حفاظت
  • IP
  • ولتاژ تغذیه
  • تعداد DI/DO استاندارد
  • تعداد DI/DO قابل ارتقا
  • ابعاد cutout
  • جنس بدنه
  • نوع صفحه نمایش
  • سایز صفحه نمایش
  • نوع کانکتور ارتباطی
  • نرم افزار ارتباطی
  • جایگزین کدام رله؟
  • Pishtaz PB22
  • Busbar
  • ولتاژ
  • 54
  • 48-240V AC/DC
  • 8/6
  • 8/6
  • 162mm * 202mm
  • فلز ضد زنگ
  • TFT Display 600*800
  • 4.3″
  • USB-B
  • Pishtaz Pro
  • Sepam B22
    مدل رله:Pishtaz PB22
    اپلیکیشن:Busbar
    نوع حفاظت:ولتاژ
    IP:54
    ولتاژ تغذیه:48-240V AC/DC
    تعداد DI/DO استاندارد:8/6
    تعداد DI/DO قابل ارتقا:8/6
    ابعاد cutout:162mm * 202mm
    جنس بدنه:فلز ضد زنگ
    نوع صفحه نمایش:TFT Display 600*800
    سایز صفحه نمایش: 4.3″
    نوع کانکتور ارتباطی:USB-B
    نرم افزار ارتباطی:Pishtaz Pro
    جایگزین کدام رله؟Sepam B22
