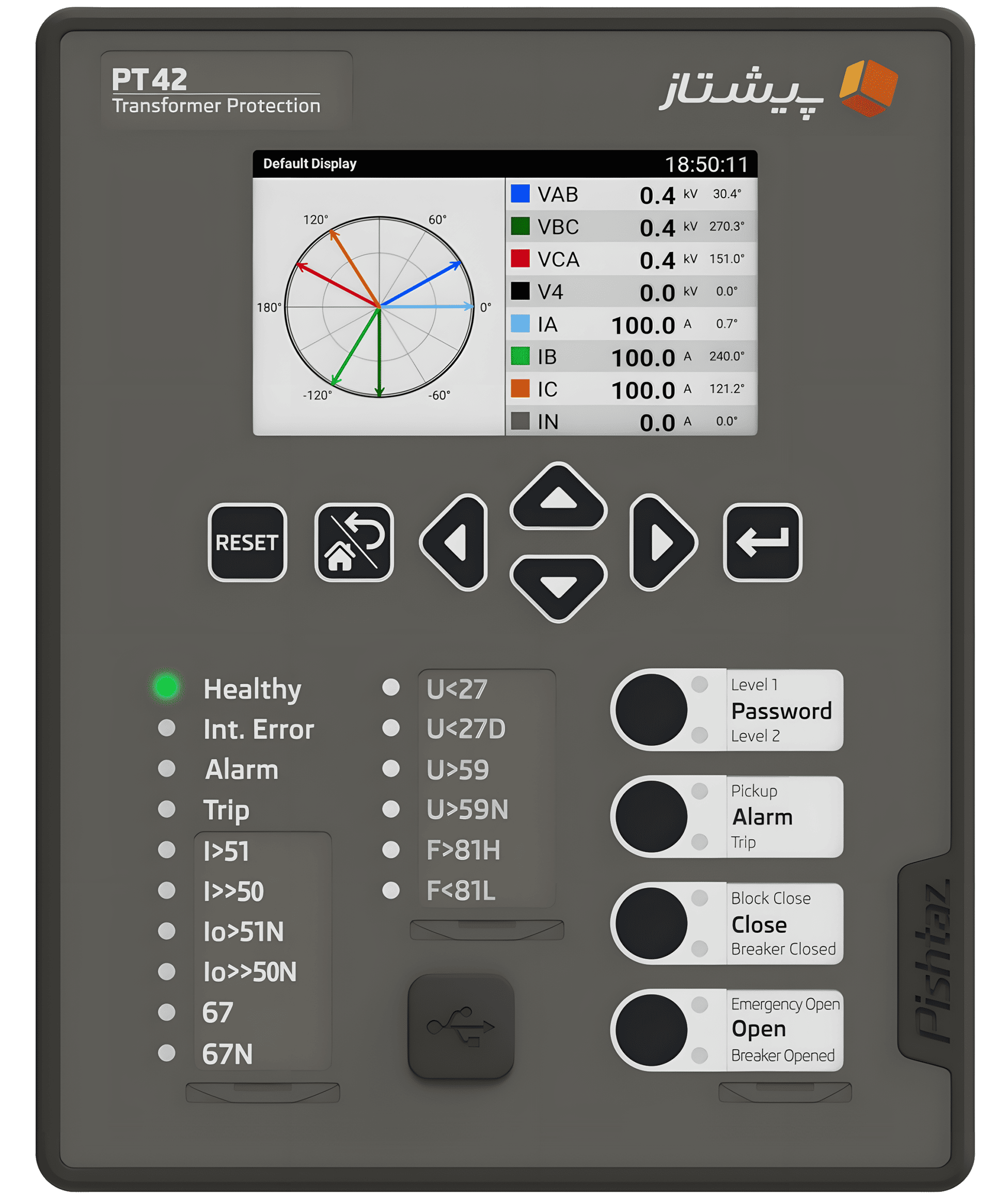

رله جریانی ولتاژی PT42

واحدهای حفاظتی و اندازه گیری رله پیشتاز PT42 برای کارکرد ماشین‌های الکتریکی و پست‌های برق و شبکه‌های توزیع برق در تاسیسات صنعتی برای تمامی سطوح ولتاژ طراحی شده است. رله پیشتاز PT42، راه‌حلی ساده و با کارایی بالا می باشد که برای برنامه‌های کاربردی که نیاز به اندازه‌گیری جریان و ولتاژ دارند، مناسب‌ است.


بررسی تخصصی رله جریانی ولتاژی PT42

رله پیشتاز PT42 یک رله جریانی / ولتاژی از نوع Transformer می باشد.

در جدول زیر لیست کامل ANSI code های این رله آورده شده است:

  • PT42
  • 4
  • 4
  • 4
  • 2
  • 2
  • 2
  • 4
  • 4
  • 2
  • 2
  • 2
  • 4
  • 4
  • 2
  • 3
  • 2
  • 4
  • 4
  • 4
  • o
  • 2
  • 2
  • 1
  • 1
  • 4
  • ANSI CODE
  • 50/51
  • 50N/51N
  • 50G/51G
  • 50BF
  • 46
  • 49
  • 67
  • 67N/67NC
  • 32P
  • 32Q
  • 32R
  • 27
  • 27D
  • 59
  • 59N
  • 47
  • 81H
  • 81L
  • 81R
  • 38/49T
  • 25
  • 86
  • 74TCS
  • 46BC
  • CB Monitoring
  • CLP
  • 68 Inrush
  • 68
  • 21FL
  • CT Supervision
  • PT Supervision
  • Description
  • Phase overcurrent
  • Earth fault
  • Sensitive earth fault
  • Breaker failure
  • Negative sequence
  • Thermal overload
  • Directional phase overcurrent
  • Directional earth fault
  • Directional active overpower
  • Directional reactive overpower
  • Reverse Power Protection
  • Under Voltage
  • Positive sequence under voltage
  • Over voltage
  • Neutral voltage displacement
  • Negative sequence overvoltage
  • Over frequency
  • Under frequency
  • Rate of change of frequency (ROCOF)
  • Temperature monitoring (8 or 16 RTDs)
  • Synchro-check
  • Latching
  • Trip circuit supervision
  • Broken conductor
  • CB Monitoring
  • Cold Load Pickup
  • Inrush Blocking
  • Logic Discrimination
  • Fault Locator
  • CT Supervision
  • PT Supervision
  • Logic Design(Configuration)
  • Breaker Control
  • Setting groups (1)

Phase overcurrent

50/51

4

Earth fault

50N/51N

4

Sensitive earth fault

50G/51G

4

Breaker failure

50BF

2

Negative sequence

46

2

Thermal overload

49

2

Directional phase overcurrent

67

4

Directional earth fault

67N/67NC

4

Directional active overpower

32P

2

Directional reactive overpower

32Q

2

Reverse Power Protection

32R

2

Under Voltage

27

4

Positive sequence under voltage

27D

4

Over voltage

59

2

Neutral voltage displacement

59N

3

Negative sequence overvoltage

47

2

Over frequency

81H

4

Under frequency

81L

4

Rate of change of frequency (ROCOF)

81R

4

Temperature monitoring (8 or 16 RTDs)

38/49T

o

Synchro-check

25

Latching

86

Trip circuit supervision

74TCS

Broken conductor

46BC

2

CB Monitoring

CB Monitoring

Cold Load Pickup

CLP

2

Inrush Blocking

Inrush 68

1

Logic Discrimination

68

Fault Locator

21FL

1

CT Supervision



Logic Design(Configuration)



Breaker Control



Setting groups (1)



4

  • Description
  • standard
  • to parameter setting and RTD module options
  • not all protection functions have 4 setting groups. See details in the manual
  • Symbol
  • o
  • (1)
  • Description
  • standard
  • to parameter setting and RTD module options
  • not all protection functions have 4 setting groups. See details in the manual
  • Smbol
  • o
  • (1)

مشخصات رله جریانی ولتاژی PT42:

این رله با هدف حفاظت الکتریکی جریانی و ولتاژی ترانس های قدرت با سطح ولتاژ متوسط و در رده توان های میانی طراحی و تولید شده است.

  • مدل رله
  • اپلیکیشن
  • نوع حفاظت
  • IP
  • ولتاژ تغذیه
  • تعداد D0/D1 استاندارد
  • تعداد D0/D1 قابل ارتقا
  • ابعاد cutout
  • جنس بدنه
  • نوع صفحه نمایش
  • سایز صفحه نمایش
  • نوع کانکتور ارتباطی
  • نرم افزار ارتباطی
  • جایگزیم کدام رله؟
  • Pishtaz PT42
  • Transformer
  • جریان / ولتاژ
  • 54
  • 48-240V AC/DC
  • 8/6
  • 8/6
  • 162mm * 202mm
  • فلز ضد زنگ
  • TFT Display
  • 4.3ً
  • USB-B
  • pishtaz software
  • Sepam T42
  • ابعاد بورد:
  • 135mm * 90mm
  • ابعاد LCD:
  • 44mm * 62mm
  • ابعاد بورد LCD:
  • 78mm * 70mm
  • مشخصات LCD:
  • Graphic 128*64
  • درایو LCD:
  • T6963
  • پورتکل ارتباطی با PC:
  • RS232
  • نوع کانکتور ارتباط با Sepam:
  • usb type3
  • نرم افزار ارتباطی با Display:
  • SFT2841
  • جایگزین کدام Display:
  • Sepam Display
